Mikrofon modülde 3 veya 4 tane pin bulunmaktadır. Pinlerin üzerinde isimleri yazmaktadır. Vcc pini 5v, gnd pini gnd ye takılır. Diğer iki pin AO ve DO pinleri ise yazılımda pin numarası tanımlanarak bağlantısı yapılır. A0 pini analog olarak okunup giriş pini olarak tanımlanır. DO pini ise dijital olarak okunarak giriş pini olarak tanımlanır.

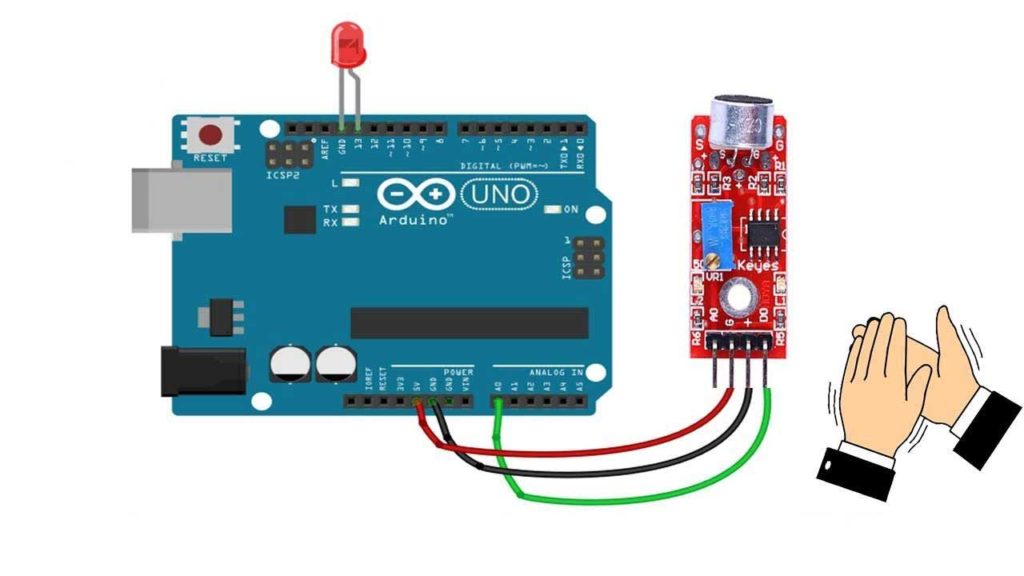

Arduino ile Ses Sensörü Mikrofon Modülünün Kullanımı
const int LED = 13;
const int Sensor = A0;
int seviye;
const int esik = 640;
void setup()
{
pinMode (LED, OUTPUT);
Serial.begin(9600);
}
void loop() {
seviye = analogRead(Sensor);
if (seviye > esik)
{
digitalWrite (LED, HIGH);
delay (1000);
digitalWrite (LED, LOW);
}
else
{
digitalWrite(LED, LOW);
}
}
