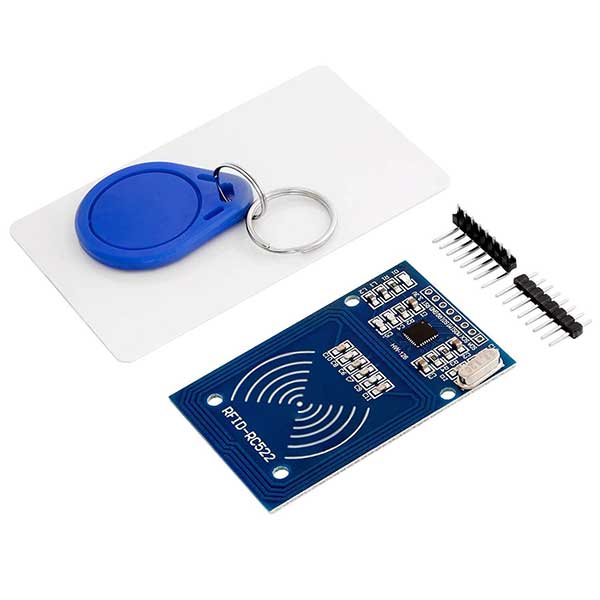

RC522 RFID Okuyucu Kartı, NFC frekansı olan 13,56 MHz frekansında çalışan tagler üzerinde okuma ve yazma işlemeni yapabilen, düşük güç tüketimli, ufak boyutlu bir karttır.
Arduino başta olmak üzere bir çok mikrodenetleyeci platformu ile beraber rahatlıkla kullanılabilir. 424 kbit/s haberleşme hızına sahiptir. RFID üzerinde farklı şifreleme türlerini desteklemektedir. Desteklediği kart türleri mifare1 S50, mifare1 S70 mifare ultralight, mifare pro ve mifare desfire’dir.
Not: 125 KHz frekansında çalışan RFID kartlarını desteklememektedir. Yalnızca 13,56 MHz frekansında çalışan kartları desteklemektedir. NFC modülleri bu frekansta çalıştığı için NFC kartları ile beraber kullanılabilir.
RC522 RFID Okuyucu Kartı Özellikleri
- Çalışma Gerilimi: 3,3V
- Çalışma Frekansı: 13,56 MHz
- Çalışma Akımı: 13-26mA
- Uyku Akımı: <80 uA
- Haberleşme Protokolü: SPI
- Desteklenen Kartlar: mifare1 S50, mifare1 S70 mifare ultralight, mifare pro ve mifare desfire
- Kart Boyutları: 40x60mm
#include <SPI.h>
#include <MFRC522.h>
// INPUT
#define SS_PIN 10
#define RST_PIN 9
MFRC522 rfid(SS_PIN, RST_PIN);
// Init array that will store new NUID
byte nuidPICC[4];
void setup() {
Serial.begin(9600);
SPI.begin(); // Init SPI bus
rfid.PCD_Init(); // Init MFRC522
Serial.println(F("Scan RFID NUID..."));
}
void loop() {
readRFID();
delay(200);
}
//
void readRFID()
{
// Look for new card
if ( ! rfid.PICC_IsNewCardPresent())
return;
// Verify if the NUID has been readed
if ( !rfid.PICC_ReadCardSerial())
return;
if (rfid.uid.uidByte[0] != nuidPICC[0] ||
rfid.uid.uidByte[1] != nuidPICC[1] ||
rfid.uid.uidByte[2] != nuidPICC[2] ||
rfid.uid.uidByte[3] != nuidPICC[3] ) {
Serial.println(F("A new card has been detected."));
// Store NUID into nuidPICC array
for (byte i = 0; i < 4; i++) {
nuidPICC[i] = rfid.uid.uidByte[i];
}
Serial.print(F("RFID tag in dec: "));
printDec(rfid.uid.uidByte, rfid.uid.size);
Serial.println();
}
// Halt PICC
rfid.PICC_HaltA();
// Stop encryption on PCD
rfid.PCD_StopCrypto1();
}
/**
* Helper routine to dump a byte array as dec values to Serial.
*/
void printDec(byte *buffer, byte bufferSize) {
for (byte i = 0; i < bufferSize; i++) {
Serial.print(buffer[i] < 0x10 ? " 0" : " ");
Serial.print(buffer[i], DEC);
}
}
